用统一规定的符号、图形和要求来表示汽车电路连接情况的图叫汽车电路图。利用汽车电路图可以更方便地理解汽车电路的工作原理和技术特点，是电气维修中使用最广泛的一种重要简图，汽车电路图描述电路时要求条理清晰、简单明了。根据不同用途的需要，汽车电路图分为组成结构框图、电路原理图、电气元件位置图和电气元件结构示意图等。

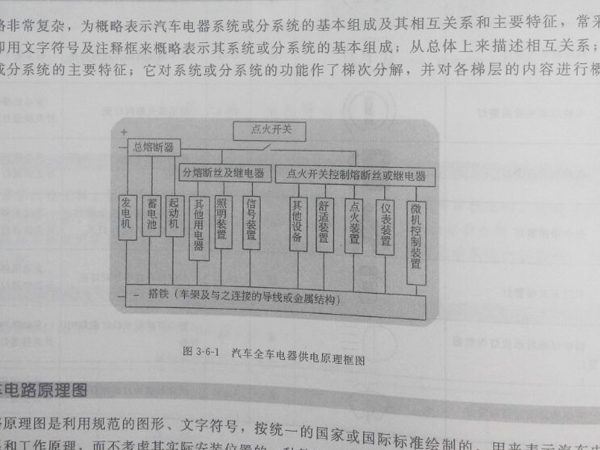

1、组成结构框图 。汽车电路非常复杂，为概略表示汽车电器系统或分系统的基本组成以及其相互关系和主要特征。常采用组成结构框。

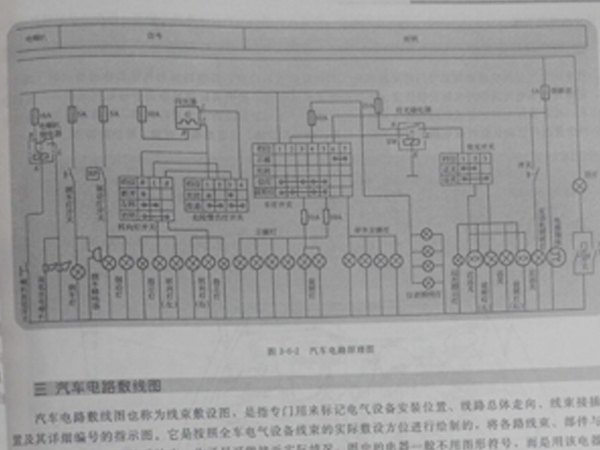

2、汽车电路原理图。 汽车电路原理图是利用规范的图形、文字符号，按统一的国家或国际标准绘制的，用来表示汽车电路的构成、链接关系和工作原理，而不考虑其实际安装位置的一种简图。
